ایمنی و دوام یک ساختمان فقط به کیفیت مصالح یا ظاهر معماری آن وابسته نیست؛ بخش مهمی از عملکرد ساختمان به نحوه طراحی اسکلت و اجزای باربر آن مربوط می شود. تیرها، ستون ها، دیوارهای برشی، مهاربندها و فونداسیون باید به شکلی طراحی شوند که بتوانند وزن ساختمان و نیروهای مختلفی مانند زلزله، باد و بارهای بهره برداری را تحمل کنند.

طراحی سازه فرآیندی مهندسی است که از بررسی نقشه های اولیه و شناخت شرایط زمین آغاز می شود و تا تهیه نقشه های اجرایی و کنترل اجرای ساختمان ادامه پیدا می کند. در این مسیر، محاسبات دقیق، انتخاب سیستم سازه ای مناسب و هماهنگی میان معماری و سازه اهمیت زیادی دارند. در این مقاله مراحل طراحی سازه را از ابتدا تا اجرا بررسی می کنیم تا با وظایف مهندس طراح و جزئیات هر مرحله آشنا شوید. اگر برای ساخت یا توسعه یک پروژه ساختمانی به خدمات مهندسی نیاز دارید، ریفو گروپ نیز می تواند در مسیر بررسی و برنامه ریزی پروژه همراه شما باشد.

طراحی سازه

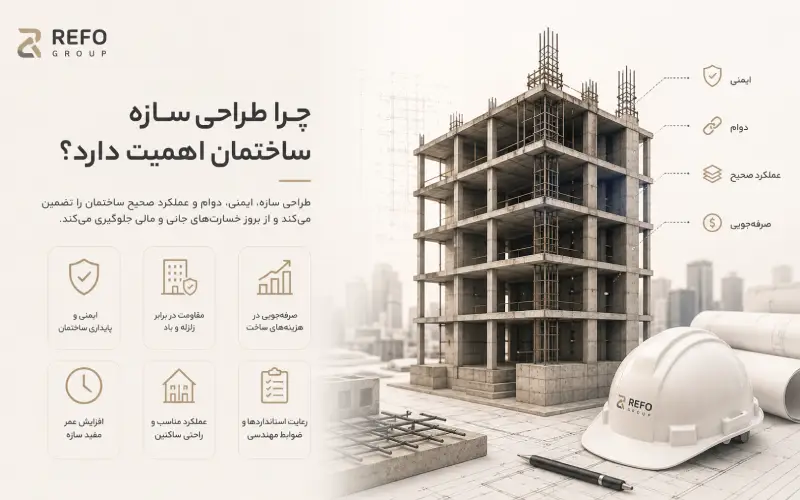

طراحی سازه چیست و چه هدفی دارد؟

طراحی سازه و بازسازی ویلاهای قدیمی یکی از بخش های اصلی مهندسی عمران است که به تعیین شکل، ابعاد، مصالح و جزئیات اجزای باربر ساختمان می پردازد. هدف این فرآیند آن است که ساختمان در برابر نیروهای پیش بینی شده، عملکرد ایمن و قابل قبولی داشته باشد و در عین حال از نظر اجرایی و اقتصادی نیز منطقی طراحی شود.

در طراحی سازه، مهندس باید مسیر انتقال نیرو را از محل وارد شدن بار تا زمین مشخص کند. برای مثال، وزن سقف به تیرها منتقل می شود، تیرها بار را به ستون ها یا دیوارهای باربر می رسانند و در نهایت فونداسیون نیروها را به زمین انتقال می دهد.

این فرآیند فقط به جلوگیری از فروریزش محدود نیست. کنترل تغییر شکل، میزان جابه جایی طبقات، عملکرد اتصالات، دوام مصالح و قابلیت اجرای جزئیات نیز از موضوعات مهم طراحی هستند.

مراحل طراحی سازه ساختمان از ابتدا تا اجرا

طراحی سازه یک فعالیت مرحله ای است و هر تصمیم در مراحل ابتدایی می تواند بر هزینه و کیفیت بخش های بعدی اثر بگذارد. مهم ترین مراحل این فرآیند عبارت اند از:

۱. بررسی اطلاعات اولیه و نقشه های معماری

نخستین گام، دریافت اطلاعات پروژه و بررسی نقشه های معماری است. مهندس طراح باید تعداد طبقات، کاربری ساختمان، ابعاد فضاها، محل راه پله، آسانسور، بازشوها و محدودیت های معماری را بررسی کند.

در همین مرحله، هماهنگی میان معمار و مهندس سازه اهمیت زیادی دارد. محل ستون ها باید به گونه ای انتخاب شود که ضمن تامین عملکرد سازه ای، مزاحم استفاده از فضاها نباشد. همچنین تغییرات احتمالی معماری باید پیش از نهایی شدن محاسبات مشخص شوند.

مراحل طراحی سازه ساختمان از ابتدا تا اجرا

۲. بررسی زمین و گزارش مکانیک خاک

شناخت زمین یکی از پایه های طراحی ایمن است. گزارش ژئوتکنیک یا مکانیک خاک اطلاعاتی درباره نوع لایه های خاک، ظرفیت باربری، سطح آب زیرزمینی و شرایط مرتبط با گودبرداری ارائه می دهد.

این اطلاعات در انتخاب نوع فونداسیون و بررسی نشست احتمالی نقش دارند. برای مثال، شرایط یک زمین با خاک متراکم با زمینی که دارای لایه های سست یا سطح آب زیرزمینی بالا است، یکسان نیست. بنابراین نمی توان بدون بررسی شرایط واقعی زمین، نوع پی را به صورت قطعی انتخاب کرد.

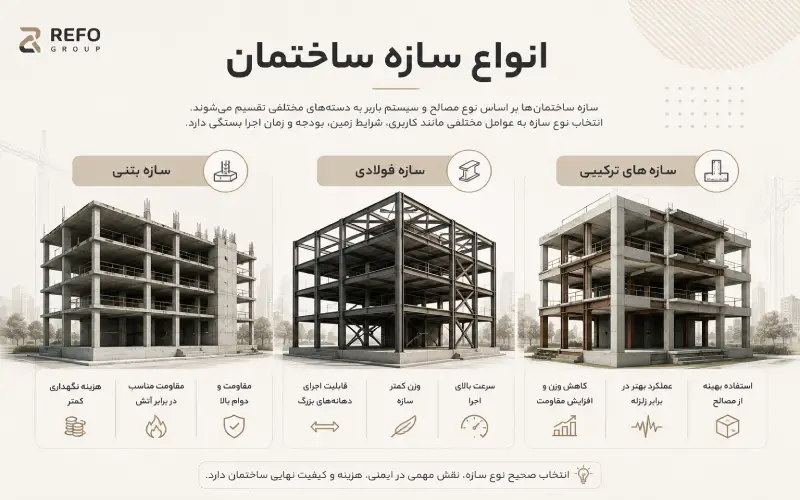

۳. انتخاب سیستم سازه ای مناسب

پس از بررسی معماری و شرایط زمین، سیستم سازه ای پروژه انتخاب می شود. این تصمیم به تعداد طبقات، کاربری، دهانه ها، شرایط لرزه ای، محدودیت های اجرایی و بودجه بستگی دارد.

رایج ترین سیستم های مورد استفاده عبارت اند از:

  • سازه بتنی: در این سیستم، اعضای اصلی باربر معمولا از بتن مسلح ساخته می شوند و میلگردها مقاومت کششی موردنیاز را تامین می کنند.
  • سازه فولادی: تیرها، ستون ها و اتصالات فولادی در انتقال بار نقش دارند و سرعت اجرای مناسب و امکان ساخت قطعات در کارگاه از ویژگی های اجرایی آن هستند.
  • سیستم قاب خمشی: مقاومت در برابر نیروهای جانبی از طریق عملکرد تیرها، ستون ها و اتصالات تامین می شود.
  • سیستم مهاربندی: اعضای مهاربند برای کنترل نیروهای جانبی در قاب قرار می گیرند.
  • سیستم دیوار برشی: دیوارهای سازه ای بتن آرمه یا سیستم های مشابه، بخشی از مقاومت جانبی ساختمان را تامین می کنند.

انتخاب نهایی باید بر اساس ضوابط فنی و شرایط پروژه انجام شود؛ هیچ سیستم سازه ای برای تمام ساختمان ها بهترین گزینه نیست.

۴. تعیین بارهای وارد بر ساختمان

در این مرحله، نیروهایی که ساختمان در طول بهره برداری با آن ها مواجه می شود شناسایی و محاسبه می شوند. بارها فقط به وزن اسکلت محدود نیستند و بخش های مختلف ساختمان را نیز شامل می شوند.

مهم ترین گروه های بار عبارت اند از:

  • بار مرده: وزن دائمی سقف، تیر، ستون، دیوار، کف سازی و سایر اجزای ثابت.
  • بار زنده: وزن افراد، مبلمان، تجهیزات و وسایل متحرک.
  • بار زلزله: نیروهای ناشی از حرکت زمین که به ویژگی های ساختمان و شرایط ساختگاه وابسته هستند.
  • بار باد: اثر فشار و مکش باد بر ساختمان.
  • بار برف: وزن برف در مناطقی که شرایط اقلیمی و ضوابط طراحی آن را لازم می دانند.
تعیین بارهای وارد بر ساختمان

مقادیر بارگذاری و ترکیب آنها باید مطابق آیین نامه های معتبر تعیین شوند. انتخاب نادرست بارها می تواند نتایج تحلیل و طراحی را تحت تاثیر قرار دهد.

۵. مدل سازی و تحلیل سازه

پس از تعیین سیستم و بارگذاری، مدل محاسباتی ساختمان ساخته می شود. در این مدل، هندسه اعضا، مشخصات مصالح، شرایط تکیه گاهی و بارهای وارد بر سازه تعریف می شوند.

نرم افزارهایی مانند ETABS و SAP2000 برای مدل سازی و تحلیل بسیاری از سازه ها استفاده می شوند. برای تحلیل و طراحی فونداسیون و برخی سیستم های دال نیز نرم افزار SAFE کاربرد دارد.

هدف تحلیل این است که رفتار سازه در برابر بارهای مختلف بررسی شود. خروجی هایی مانند نیروهای داخلی اعضا، واکنش تکیه گاه ها، تغییر مکان طبقات و تغییر شکل اجزا به دست می آیند. با این حال، صرف دریافت خروجی نرم افزار به معنای تایید طراحی نیست؛ مهندس باید مدل، فرضیات، نتایج و کنترل های آیین نامه ای را بررسی کند.

۶. طراحی اعضا و فونداسیون

در این مرحله، نتایج تحلیل برای تعیین ابعاد و جزئیات اعضای سازه ای استفاده می شوند. تیرها، ستون ها، دیوارهای برشی، مهاربندها و اتصالات باید از نظر مقاومت و شرایط بهره برداری کنترل شوند.

در سازه بتنی، مواردی مانند ابعاد مقطع، مقدار و آرایش میلگردها، طول مهاری و جزئیات اتصال اعضا بررسی می شوند. در سازه فولادی نیز نوع مقاطع، ضخامت ورق ها، اتصالات پیچی یا جوشی و جزئیات مهاربندها اهمیت دارند.

فونداسیون نیز با توجه به نیروهای منتقل شده از سازه و اطلاعات خاک طراحی می شود. نوع پی ممکن است سطحی، گسترده یا در شرایط خاص عمیق باشد. انتخاب آن باید با ظرفیت خاک، نشست مجاز، شرایط گودبرداری و الزامات اجرایی هماهنگ باشد.

طراحی اعضا و فونداسیون

۷. کنترل و بهینه سازی طرح

پس از طراحی اولیه، لازم است تمام اجزای اصلی از نظر مقاومت، تغییر شکل و الزامات آیین نامه ای کنترل شوند. همچنین هماهنگی میان اعضا و مسیر انتقال بار باید مورد بررسی قرار گیرد.

در این مرحله ممکن است ابعاد برخی مقاطع، محل اعضا یا جزئیات اجرایی اصلاح شوند. هدف از بهینه سازی، کاهش مصرف غیرضروری مصالح بدون کاهش سطح ایمنی و عملکرد موردنیاز ساختمان است.

۸. تهیه نقشه های اجرایی و دفترچه محاسبات

نتایج نهایی طراحی باید به نقشه ها و مدارک قابل استفاده برای تیم اجرا تبدیل شوند. نقشه های سازه معمولا شامل پلان فونداسیون، ستون گذاری، تیرریزی، جزئیات سقف، مقاطع اعضا، آرماتورگذاری و اتصالات هستند.

دفترچه محاسبات نیز مبانی طراحی، فرضیات، بارگذاری، روش تحلیل و کنترل های انجام شده را مستند می کند. این مدارک باید با نقشه های معماری و تاسیسات هماهنگ باشند تا در زمان اجرا ابهام یا تداخل ایجاد نشود.

تهیه نقشه های اجرایی و دفترچه محاسبات

۹. کنترل مدارک و شروع اجرا

پس از تکمیل مدارک، نقشه ها طبق فرآیندهای قانونی و ضوابط مرجع صدور پروانه و کنترل ساختمان بررسی می شوند. پس از طی مراحل لازم و دریافت تاییدیه های موردنیاز، اجرای سازه بر اساس نقشه های مصوب آغاز می شود.

در زمان اجرا نیز باید تطابق عملیات با نقشه ها و مشخصات فنی کنترل شود. تغییر محل ستون، حذف عضو سازه ای یا ایجاد بازشو بدون بررسی مهندس طراح می تواند رفتار سازه را تغییر دهد. هر اصلاح مهم باید پیش از اجرا به تایید طراح مسئول برسد.

خلاصه مراحل طراحی سازه در یک نگاه

مرحلهفعالیت اصلیخروجی مورد انتظار
بررسی اولیهشناخت معماری و اطلاعات پروژهاطلاعات پایه طراحی
مطالعات خاکبررسی شرایط زمینگزارش ژئوتکنیک
انتخاب سیستمتعیین نوع اسکلتطرح اولیه سازه
بارگذاریمحاسبه نیروهاجدول بارها و ترکیبات
تحلیلمدل سازی و بررسی رفتارنتایج تحلیل
طراحی اعضاتعیین ابعاد و جزئیاتمشخصات اعضا
کنترل نهاییبررسی ایمنی و بهینه سازیطرح نهایی
مستندسازیتهیه نقشه و دفترچهمدارک اجرایی
اجراساخت مطابق مدارک مصوبسازه اجرا شده

چه عواملی بر کیفیت طراحی سازه تاثیر می گذارند؟

کیفیت طراحی فقط به انتخاب نرم افزار یا پیچیدگی محاسبات وابسته نیست. تجربه مهندس، دقت اطلاعات اولیه، شناخت شرایط خاک، رعایت آیین نامه ها و هماهنگی میان رشته های معماری، سازه و تاسیسات نقش مهمی دارند.

همچنین کیفیت نقشه های اجرایی اهمیت زیادی دارد. حتی یک طراحی محاسباتی مناسب، اگر جزئیات آن ناقص یا مبهم باشد، ممکن است در کارگاه به درستی اجرا نشود. در کنار این موارد، انتخاب مصالح استاندارد و نظارت بر اجرای اتصالات، آرماتورها و بتن ریزی نیز در عملکرد نهایی ساختمان موثر است.

نتیجه گیری

طراحی سازه فرآیندی پیوسته از شناخت پروژه و بررسی زمین تا تحلیل، محاسبه، تهیه نقشه و کنترل اجراست. هر یک از این مراحل بر ایمنی، دوام، هزینه و کیفیت نهایی ساختمان اثر می گذارند. انتخاب سیستم سازه ای مناسب، بارگذاری دقیق، مدل سازی صحیح و تهیه جزئیات اجرایی قابل فهم، پایه های اصلی یک طراحی موفق هستند.

به همین دلیل، طراحی سازه نباید صرفا به انجام محاسبات نرم افزاری محدود شود. همکاری میان متخصصان، رعایت ضوابط فنی و کنترل اجرای نقشه ها کمک می کند ساختمان مطابق اهداف طراحی ساخته شود و در نهایت برای اتمام کار میتوانید از دیوارهای سبز، فلاورباکس، قلوه سنگ برای زیباشدن سازه استفاده کرد.

سوالات متداول (FAQ)

۱. طراحی سازه ساختمان شامل چه مراحلی است؟

این فرآیند شامل بررسی نقشه معماری، مطالعات خاک، انتخاب سیستم سازه ای، بارگذاری، تحلیل، طراحی اعضا، کنترل نهایی و تهیه نقشه های اجرایی است.

۲. تفاوت طراحی سازه بتنی و فولادی چیست؟

تفاوت اصلی در جنس مصالح، رفتار اعضا، نوع اتصالات، روش اجرا و ضوابط طراحی است. انتخاب میان این دو به شرایط پروژه و بررسی مهندسی بستگی دارد.

۳. آیا گزارش مکانیک خاک برای طراحی سازه ضروری است؟

گزارش ژئوتکنیک اطلاعات مهمی درباره زمین و شرایط پی فراهم می کند و مبنای تصمیم گیری درباره فونداسیون و برخی کنترل های ژئوتکنیکی است. دامنه مطالعات موردنیاز باید متناسب با پروژه تعیین شود.

۴. نرم افزارهای اصلی طراحی سازه کدام اند؟

ETABS و SAP2000 برای تحلیل و طراحی بسیاری از سیستم های سازه ای و SAFE برای تحلیل و طراحی برخی فونداسیون ها و دال ها استفاده می شوند. نرم افزار جایگزین کنترل و قضاوت مهندسی نیست.

۵. آیا پس از تهیه نقشه های سازه می توان در طرح تغییر ایجاد کرد؟

تغییرات معماری یا اجرایی که بر اعضای باربر اثر می گذارند باید توسط مهندس طراح بررسی و تایید شوند. حذف یا جابه جایی اعضای سازه ای بدون بررسی فنی مجاز نیست.
